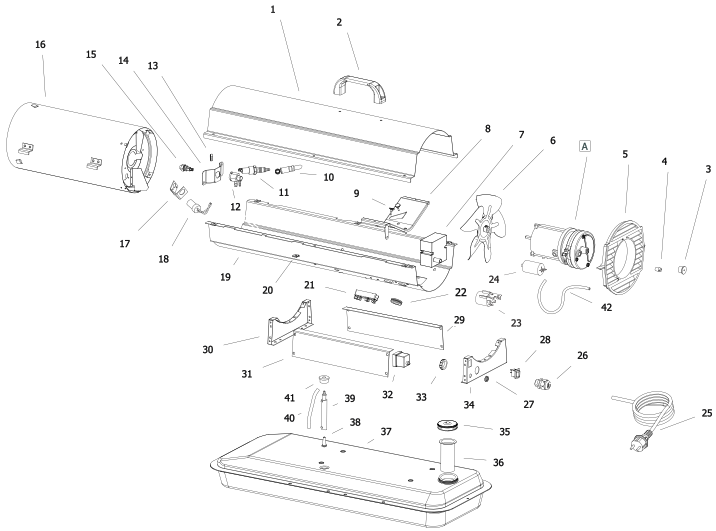

Деталировка Master B 35 CED 2010 года выпуска





 №

Артикул

Наименование

34100.666

Пластиковая крышка (Plastic Cap)
4 4102.125

Заглушка (Plug)
5 4103.685

Решетка вентилятора (Fan Guard)
6 4100.662

Вентилятор (Fan)
7 4110.453

Трансформатор (ELECTRONIC IGNITOR)
84110.187

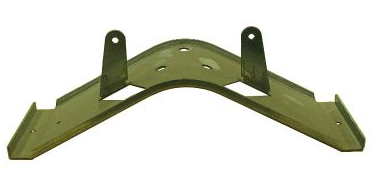

Кронштейн мотора (Motor Bracket)
94150.553

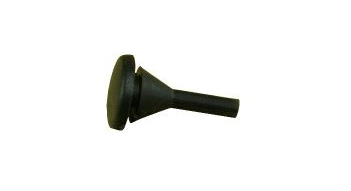

Резиновый бампер (Rubber Bumper)
10 4110.194

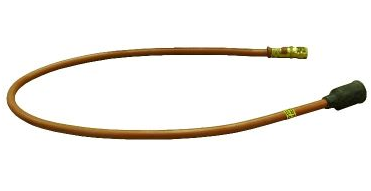

Высоковольтный кабель (High Tension Cable Ced)
11 4109.526

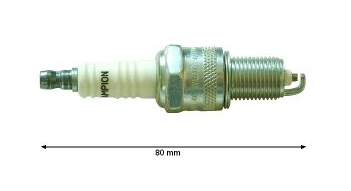

Свеча зажигания (Spark Plug)
12 4100.664

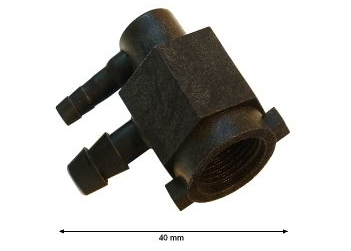

Корпус форсунки (Nozzle Adapter)
134109.518Гайка специальная (NUT SPECIAL)
14 4110.092

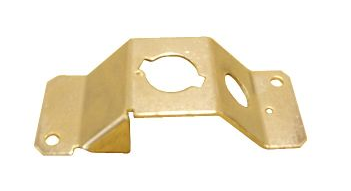

Держатель корпуса форсунки (Bracket)
15 4100.648

Форсунка (Nozzle)
164110.115Камера сгорания (Combustion Chamber)
17 4100.658

Держатель фотоэлемента (Photocell Bracket)
18 4110.564

Фотоэлемент (Photocell Assembly)
204104.170

Упругая пластина (Elastic Plate U42-0,32A)
21 4106.110

Клеменная колодка (Terminal Board)
22 4160.646

Защита кабеля (Grommet)
23 4100.528
Фильтр помех электросети (POWER LINE RFI FILTER)
244110.292Конденсатор (Capacitor For 4110.042)
25 4110.486 Кабель питания (POWER CORD)
26 4150.528

Уплотнение кабеля (Strain Relief Bushing)
27 4109.592 Гайка блока управления горением (NUT HEX)
28 4106.179

Выключатель (ON/OFF Switch)
294110.560

Боковая крышка (Side Cover)
304110.113Кронштейн передней рамы (FRONT FRAME BRACKET)
314110.560

Боковая крышка (Side Cover)
32 4104.196

Блок управления горением (Flame-Out Control)
33 4100.656

Пластиковая гайка (Nylon Locknut)
344110.514Кронштейн задней рамы (REAR FRAME BRACKET)
35 4103.891

Крышка бака (Fuel Tank Cap)
36 4105.292

Фильтр бака (Filler Neck Screen)
374110.894Топливный бак (FUEL TANK)
38 4110.356 Топливный фильтр (FUEL FILTER)
39 4110.427 Всасывающая топливная трубка (FUEL LINE)
40 4110.032

Топливный шланг (Fuel Line)
41 4100.541

Уплотнение бака (Rubber Bushing)
42 4104.147

Шланг подачи воздуха (Rubber Airline)
43 4110.478

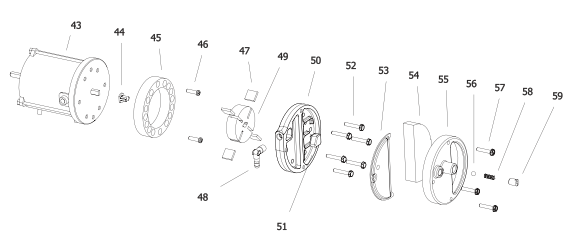

Электродвигатель (MOTOR 1/35 HP)
44 4108.635

Втулка (Insert)
45 4101.532

Корпус насоса (Pump Body)
464108.590Винт (SCREW FHPF3 6C)
47 4101.666

Лезвие (Blade)
48 4100.661

Штуцер (NYLON ELBOW 90DGR)
49 4103.441

Ротор (Rotor) 16 mm
50 4109.724

Крышка насоса (End Pump Cover)
51 4109.716

Фильтр (Lint Filter) 15 mm
524108.536

Шуруп (Screw, #10-32 x 1 1/8")
53 4109.708

Выпускной фильтр (Output Filter)
54 4109.690

Впускной фильтр (Intake Filter)
55 4109.674

Крышка фильтров (End Cover)
56 4108.379

Шарик (Steel Ball (1/4" Dia.))
574108.528

Шуруп (Screw, #10-32 x 1")
58 4102.141

Пружина (Pressure Relief Spring)
59 4102.133

Винт регулировочный (Adjusting Screw)
