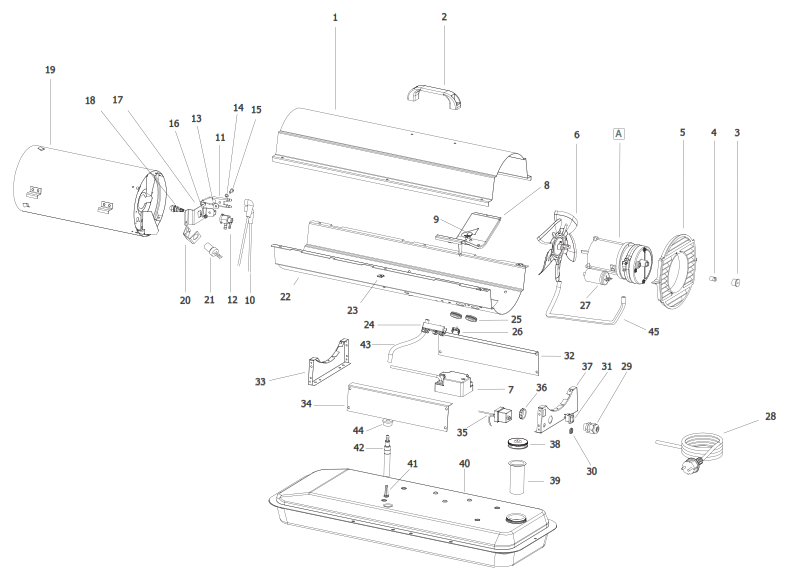

Деталировка Master B 35 CED 2011 года выпуска





 №

Артикул

Наименование

34100.666

Пластиковая крышка (Plastic Cap)

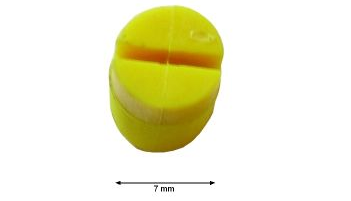

4 4102.125

Заглушка (Plug)

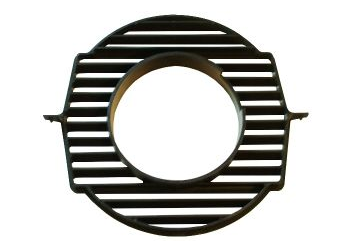

5 4103.685

Защитная решетка (Fan Guard)
6 4100.662

Вентилятор (Fan)
7 4111.885

Трансформатор (KIT TRANSFORMER CED)
84110.187

Кронштейн мотора (Motor Bracket)
94150.553

Резиновый бампер (Rubber Bumper)
10 4111.831 Высоковольтный кабель (HT CABLE)
11 4110.337 Электроды (BIFILAR ELECTRODE)
12 4100.664

Корпус форсунки (Nozzle Adapter)
134110.394FIBER WASHER (Волокна Шайбы)
144110.393Шайба (WASHER)
154161.315Шуруп (SCREW)
164160.618Гайка (NUT)
174100.101Кронштейн форсунки (NOZZLE BRACKET)

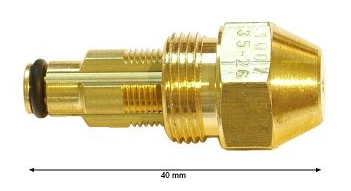

18 4100.648 Форсунка (Nozzle)
194110.115Камера сгорания (Combustion Chamber)

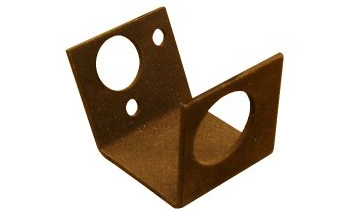

20 4100.658

Держатель фотоэлемента (Photocell Bracket)

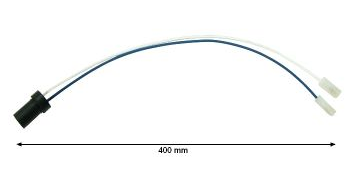

21 4110.564

Фотоэлемент (Photocell Assembly)
224110.535Верхний кожух (Upper Shell)

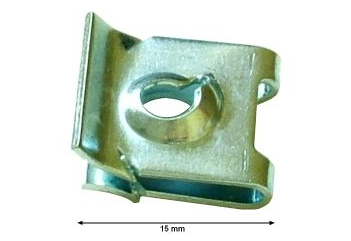

234104.170

Упругая пластина (Elastic Plate U42-0,32A)
24 4106.110

Клеменная колодка (Terminal Board)
25 4160.646

Защита кабеля (Grommet)
264160.639Заклепка (RIVET POP MODEL 30-50-70 M+E)
274110.292Конденсатор (Capacitor For 4110.042)
28 4110.451 Кабель питания (POWER CORD)
29 4150.528

Уплотнение кабеля (Strain Relief Bushing)
304109.592Гайка блока управления горением (NUT HEX)
31 4106.179

Выключатель (ON/OFF Switch)
324110.560
Боковая крышка (Side Cover)
334110.113Кронштейн передней рамы (FRONT FRAME BRACKET)
344110.560

Боковая крышка (Side Cover)
35 4104.196

Блок управления пламенем (Flame-Out Control)
364100.656

Пластиковая гайка (Nylon Locknut)
374110.514Кронштейн задней рамы (REAR FRAME BRACKET)
38 4103.891

Крышка бака (Fuel Tank Cap)
39 4105.292

Фильтр крышки бака (Filler Neck Screen)
404110.894Топливный бак (FUEL TANK)
41 4110.356 Топливный фильтр (FUEL FILTER)
42 4110.427 Топливная линия (FUEL LINE)
43 4110.032

Топливный шланг (Fuel Line)
44 4100.541

Уплотнение бака (Rubber Bushing)
45 4104.147

Шланг подачи воздуха (Rubber Airline)

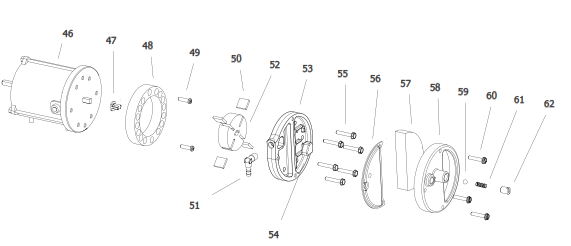

46 4110.478

Электродвигатель (MOTOR 1/35 HP)
47 4108.635

Втулка (Insert)
48 4101.532

Корпус насоса (Pump Body)
494108.590Винт (SCREW FHPF3 6C)
50 4101.666

Лезвие (Blade)
51 4100.661 Штуцер (NYLON ELBOW 90DGR)
52 4103.441

Ротор (Rotor) 16 mm
53 4109.724

Крышка насоса (End Pump Cover)
54 4109.716

Фильтр (Lint Filter)
554108.536

Шуруп (Screw, #10-32 x 1 1/8")
56 4109.708

Выпускной фильтр (Output Filter)
57 4109.690

Впускной фильтр (Intake Filter)
58 4109.674

Крышка (End Cover)
59 4108.379

Шарик (Steel Ball (1/4" Dia.))
604108.528

Шуруп (Screw, #10-32 x 1")
61 4102.141

Пружина (Pressure Relief Spring)
624102.133

Винт регулировочный (Adjusting Screw)
