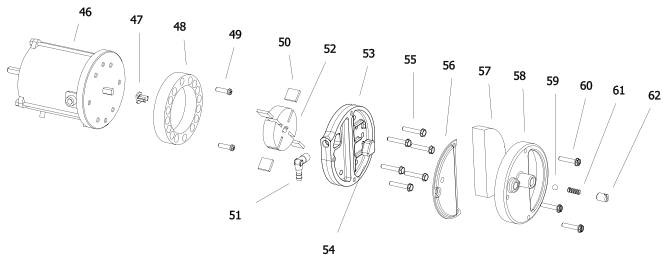

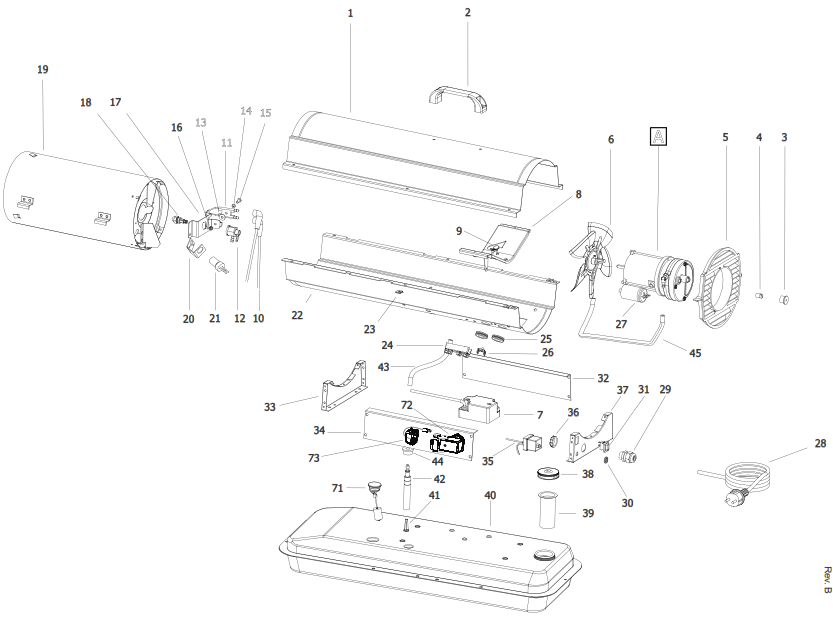

Деталировка Master B 35 CED 2012 года выпуска





 №

Артикул

Наименование

34100.666

Крышка (Cover Cap)

4

4102.125

Заглушка (Pressure Gauge Cap)
5 4103.685

Защитная решетка вентилятора (Fan Guard)
6 4100.662

Вентилятор (Fan)
7 4111.885

Трансформатор (ELECTRONIC IGNITOR)
84110.187

Кронштейн мотора (Motor Bracket)
94150.553

Резиновый бампер (Rubber Bumper)
10 4111.831

Высоковольтный кабель (HT CABLE)
11 4110.337 Электроды (BIFILAR ELECTRODE)
12 4100.664

Корпус форсунки (Nozzle Adapter)
134110.394Волокна Шайбы (FIBER WASHER)
144110.393Шайба (WASHER)
154161.315Шуруп (SCREW)
164160.618Гайка (NUT)
174100.101

Кронштейн форсунки (NOZZLE BRACKET)
18 4100.648


Форсунка
194110.115Камера сгорания (Combustion Chamber)
20 4100.658

Держатель фотоэлемента (Photocell Bracket)
21 4110.564

Фотоэлемент (Photocell Assembly)
224110.535Нижний кожух (Lower Shell)
234104.170

Упругая пластина (Elastic Plate U42-0,32A)
24 4106.110

Клейменная колодка (Terminal Board)
25 4160.646

Защита кабеля (Grommet)
264160.639Заклепка (RIVET POP MODEL 30-50-70 M+E)
274110.292Конденсатор (Capacitor For 4110.042)
28 4110.451 Кабель питания (POWER CORD)
29 4150.528

Уплотнение кабеля (Strain Relief Bushing)
304109.592Гайка блока управления горением (NUT HEX)
31 4106.179

Выключатель (ON/OFF Switch)
324110.560

Боковая крышка (Right Panel)
334110.113Кронштейн передней рамы (FRONT FRAME BRACKET)
344110.560

Боковая крышка (Left Panel)
35 4104.196

Блок управления пламенем (Flame-Out Control)
364100.656

Пластиковая гайка (Nylon Locknut)
374110.514Кронштейн задней рамы (REAR FRAME BRACKET)
38 4103.891

Крышка бака (Fuel Tank Cap)
39 4105.292

Фильтр крышки бака (Filler Neck Screen)
404110.385Топливный бак (FUEL TANK)
41 4110.356 Топливный фильтр (FUEL FILTER)
42 4110.427 Топливная линия (FUEL LINE)
43 4110.032

Топливный шланг (Fuel Line)
44 4100.541

Уплотнение бака (Rubber Bushing)
45 4104.147

Шланг подачи воздуха (Rubber Airline)
46 4110.478

Электродвигатель (MOTOR 1/35 HP)
47 4108.635

Втулка (Insert)
48 4101.532

Корпус насоса (Pump Body)
494108.590Винт (SCREW FHPF3 6C)
50 4101.666

Лезвие (Blade)
51 4100.661 Штуцер (BARB ELBOW 90DGR)
52 4103.441

Ротор (Rotor) 16 mm
53 4109.724

Крышка насоса (End Pump Cover)
54 4109.716

Фильтр (Lint Filter)
554108.536

Шуруп (Screw, #10-32 x 1 1/8")
56 4109.708

Выпускной фильтр (Output Filter)
57 4109.690

Впускной фильтр (Intake Filter)
58 4109.674

Крышка (End Cover)
59 4108.379

Шарик (Steel Ball (1/4" Dia.))
604108.528

Шуруп (Screw, #10-32 x 1")
61 4102.141

Пружина (Pressure Relief Spring)
62 4102.133

Регулировочный винт (Adjusting Screw)
714260.006Указатель уровня топлива (Fuel Gauge)
724111.119

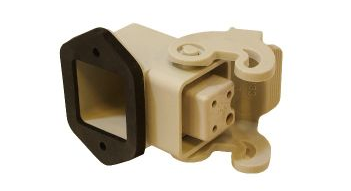

Разъем термостата (Complete Thermostat Socket)
734162.467Крышка термостата (CAP FOR THERMOSTAT SOCKET)
