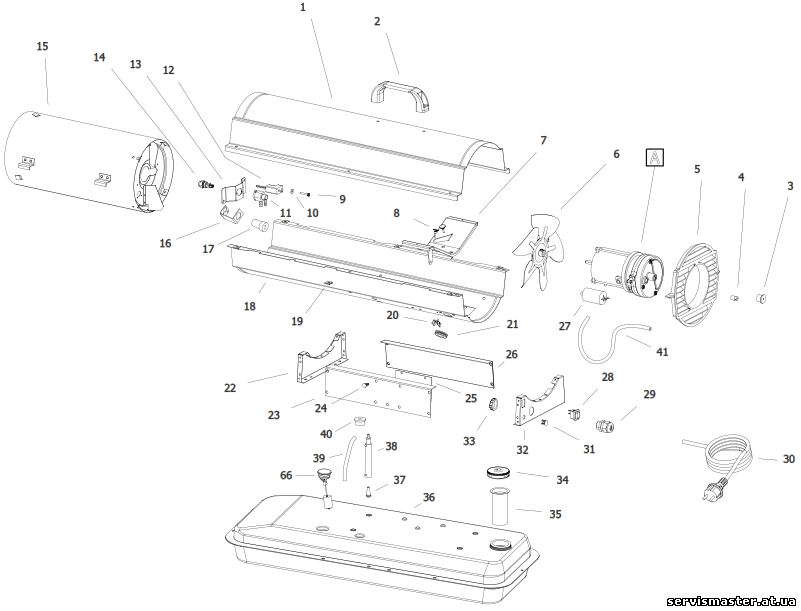

Деталировка Master B 65 CEL 2012 года выпуска



Артикул

Наименование

3

4100.666

Пластиковая крышка (Plastic Cap)
4

4102.125

Заглушка (Plug)
5

4103.685

Решетка вентилятора (Fan Guard)
6

4100.662

Вентилятор (Fan)
7

4110.187

Кронштейн крепления двигателя (Motor Bracket)
8

4150.553

Резиновый бампер (Rubber Bumper)
9 4100.669 Винт (Screw, #6-32 x 7/8")
10

4100.660

Шайба (Belleville Washer)
11

4100.664

Корпус форсунки (Nozzle Adapter)
12

4110.132

Свеча накаливания (Ignitor)
13

4100.653

Держатель форсунки (Nozzle Adapter Bracket)
14

4100.647

Форсунка (Nozzle)
15 4110.126 Камера сгорания (Combustion Chamber)
16

4100.658

Держатель фотоэлемента (Photocell Bracket)
17

4103.590

Фотоэлемент (Photocell Assembly)
19

4104.170

Упругая пластина (Elastic Plate U42-0,32A)
20 4160.639 Заклепка (RIVET POP MODEL 30-50-70 M+E)
21

4160.646

Защита кабеля питания (Grommet)
22 4110.113 Кронштейн передней рамы (FRONT FRAME BRACKET)
23

4100.635

Боковая крышка (Side Cover)
24

4110.460

Держатель платы (PC BOARD SUPPORT)
25

4110.142

Плата управления (PC Board)
26

4110.560

Боковая крышка (Side Cover)
27 4110.293 Конденсатор (Capacitor For 4110.042)
28

4100.667

Выключатель (ON/OFF Switch)
29

4150.528

Уплотнение кабеля (Strain Relief Bushing)
30 4110.451 Кабель питания (POWER CORD)
31

4100.649

Кнопка зажигания (Button Plug)
32 4110.514 Кронштейн задней рамы (REAR FRAME BRACKET )
33

4100.656

Пластиковая гайка (Nylon Locknut)
34

4103.891

Крышка бака (Fuel Tank Cap)
35

4105.292

Фильтр бака (Filler Neck Screen)
36 4110.384 Топливный бак (FUEL TANK)
37 4110.356 Топливный фильтр (FUEL FILTER)
38 4110.391 Топливная линия (FUEL LINE)
39

4110.032

Топливный шланг (Fuel Line)
40

4100.541

Уплотнение бака (Rubber Bushing)
41

4104.147

Шланг подачи воздуха (Rubber Airline)

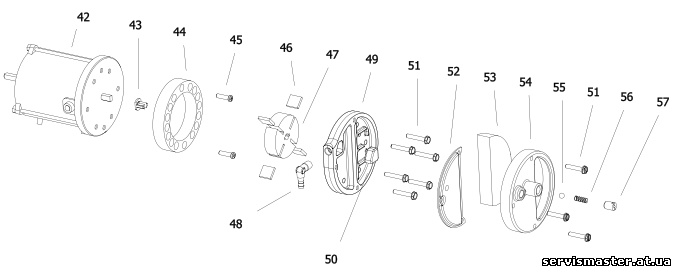

42 4110.480 Электродвигатель (MOTOR 1/8 HP)
43

4108.635

Втулка (Insert)
44

4101.317

Корпус насоса (Pump Body)
45 4108.588 Винт (SCREW FHPF3 5C)
46

4101.200

Лезвие (Blade)
47

4108.627

Ротор (Rotor) 13 mm
48 4100.661 Штуцер (NYLON ELBOW 90DGR)
49

4109.724

Крышка насоса (End Pump Cover)
50

4109.716

Фильтр (Lint Filter)
51

4108.528

Шуруп (Screw, #10-32 x 1")
52

4109.708

Выпускной фильтр (Output Filter)
53

4109.690

Впускной фильтр (Intake Filter)
54

4109.674

Крышка фильтров (End Cover)
55

4108.379

Шарик (Steel Ball (1/4" Dia.) )
56

4102.141

Пружина (Pressure Relief Spring)
57

4102.133

Регулировочный винт (Adjusting Screw)
66 4260.006 Датчик уровня топлива (Fuel Gauge)
