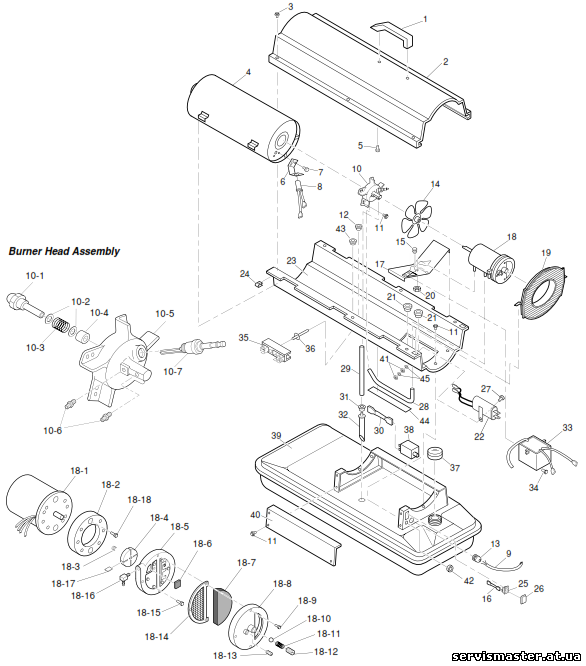

Деталировка Master B 70 CED до 2010 года выпуска

Артикул

Наименование

3

4109.590

Шуруп (Screw Te 10X1/2" Fr)
4 4104.090 Камера сгорания (Combustion Chamber)
5

4160.602

Шуруп (Screw, #10-16 x 3/4")
6 4100.658

Держатель фотоэлемента (Photocell Bracket)
7 4103.529
Шуруп (Screw, #6-32 x 3/8" 10 mm)
8 4110.564

Фотоэлемент (Photocell Assembly) 400 mm
9 4110.563
Кабель электропитания (Power Cord)
11

4110.124

Винт (Screw/Lockwasher, 1/2")

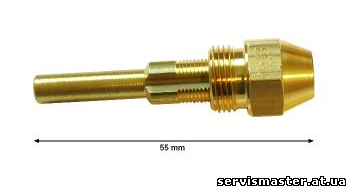

10-1 4110.092
Форсунка (Nozzle)

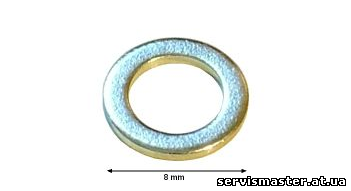

10-2 4100.525
Уплотнительная шайба форсунки (Nozzle Seal Washer)

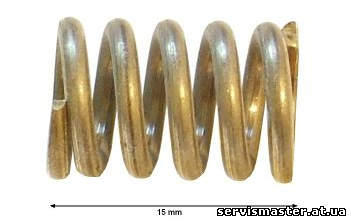

10-3 4100.533
Пружина уплотнителя (Nozzle Seal Spring)

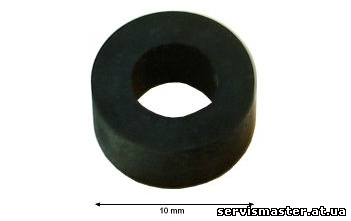

10-4

4101.622

Втулки форсунки (Nozzle Seal Sleeve)
10-5 4109.351

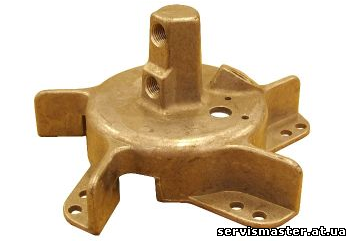

Корпус горелки (Burner Head Body)

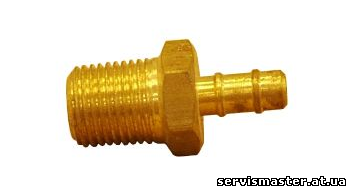

10-6

4106.071

Штуцер (Barb Fitting)
10-7

4101.846

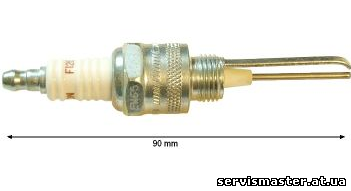

Свеча зажигания(Spark Plug) 90 mm
12 4101.151
Уплотнение (Protection Cable)
13 4150.528
Защита от натяжения кабеля питания (Strain Relief Bushing)
14 4100.662
Вентилятор (Fan)
15 4150.553
Резиновый бампер (Rubber Bumper)
16

4110.165

Жгут проводов (черный) (Wire Assembly (black))
17 4110.187
Кронштейн крепления двигателя (Motor Bracket)
19 4103.685
Решетка вентилятора (Fan Guard)
20 4108.486 Шестигранная контргайка (Hex locknut)
21 4101.152
Втулка (проводов) (Bushing (wires))
22 4105.287
Фильтр помех электросети (Power Line RFI Filter)
23 4110.535 Верхний кожух (Upper Shell)
24 4104.170
Упругая пластина (Elastic Plate U42-0,32A)
25

4106.179

Выключатель (ON/OFF Switch)
26

4104.336

Защита выключателя
(Switch Cover)
27 4110.133 Шуруп (Screw, #10-32 x 3/4")
28 4109.633

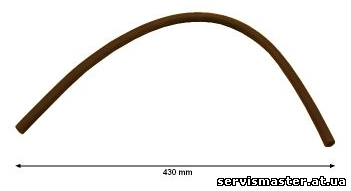

Шланг подачи воздуха (Rubber Airline)
29 4109.567
Шланг подачи топлива (Fuel Line)
30 4110.195
Жгут проводов (красный) (Wire Assembly (red))
31 4100.541
Уплотнение бака (Rubber Bushing)

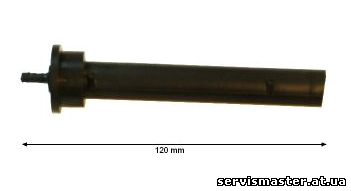

32 4110.835
Топливный фильтр (Fuel Filter Assembly)
33 4110.609
Трансформатор (Electronic Ignitor BRAHMA TD1STCSF)
34 4108.510 Шуруп (SCREW HWH AB 10-16 0.75)
35 4106.110
Клеменная коробка (Terminal Board)
36 4110.571 Заклепка (Rivet)
37 4103.891
Крышка бака (Fuel Tank Cap)
38

4104.196

Блок управления горением (Flame-Out Control)
39 4110.140 Топливный бак (Fuel Tank)
40 4110.560
Боковая крышка (Side Cover)
41 4110.134
Гайка (Nut, #10-32)
42 4109.592 Гайка блока контроля горения (NUT HEX)
43 4101.151
Втулка (Protection Cable)
44 4110.075
Уплотнитель из вспененного винила (Vinyl Foam Gasket)
45 4160.613
Соединительная муфта (Sleeve)

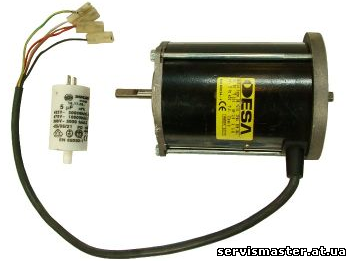

18-1     4110.042
Электродвигатель (Motor with capacitor)
18-2 4101.317
Корпус насоса (Pump Body)
18-3 4108.635
Втулка (Insert)
18-4 4108.627
Ротор (Rotor) 13 mm
18-5 4109.724
Крышка насоса (End Pump Cover)
18-6 4109.716
Фильтр (Lint Filter)
18-7 4109.690
Впускной фильтр (Intake Filter)
18-8 4109.674
Крышка фильтров (End Cover)
18-9 4108.528
Шуруп (Screw, #10-32 x 1")
18-10      4108.379
Шарик (Steel Ball (1/4" Dia.))
18-11 4102.141
Пружина (Pressure Relief Spring)
18-12 4102.133
Винт регулировочный (Adjusting Screw)
18-13 4102.125
Заглушка (Plug)
18-14 4109.708
Выпускной фильтр (Output Filter)
18-15 4108.528
Шуруп (Screw, #10-32 x 1")

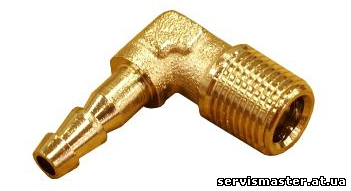

18-16

4101.156

Фитинг (Elbow, 90° (Barb Fitting))
18-17 4101.200
Лезвие (Blade)
18-18 4108.588 Шуруп (SCREW FHPF3 5C)
  4105.292
Заливная горловина экрана (Filler Neck Screen)
  4103.925
Ступицы колеса (Wheel Kit HD B35/70)
  4100.426
Комнатный термостат (Room Thermostat TH 2)
  4109.427
Манометр (Pressure Gauge)
